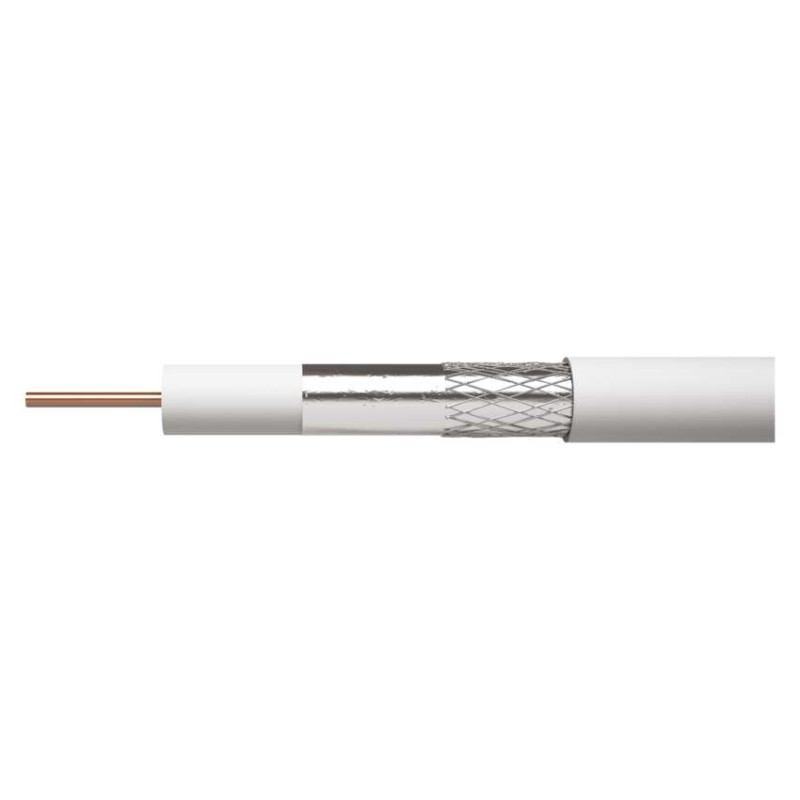

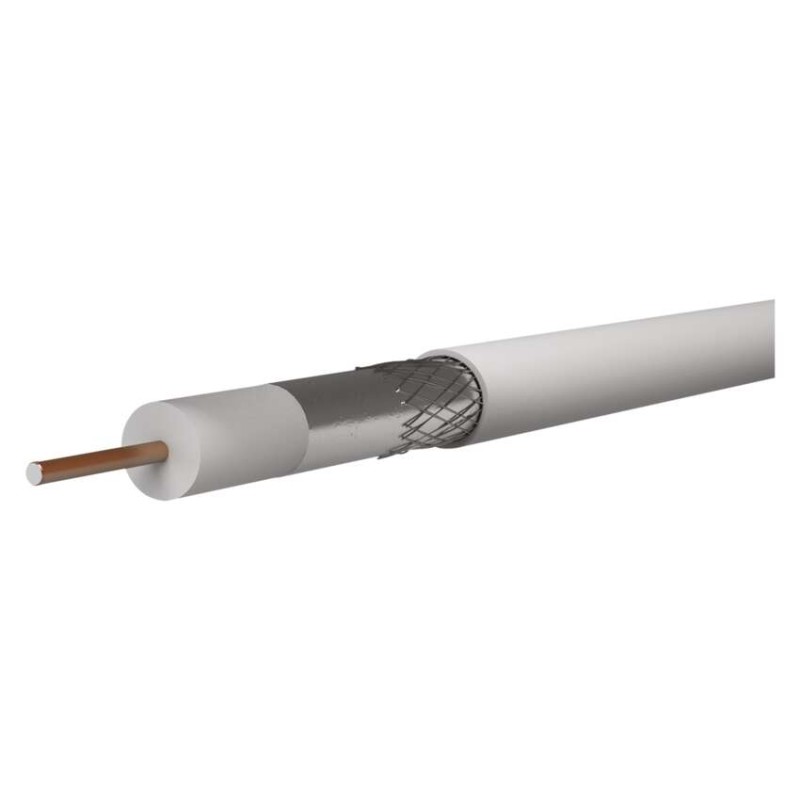

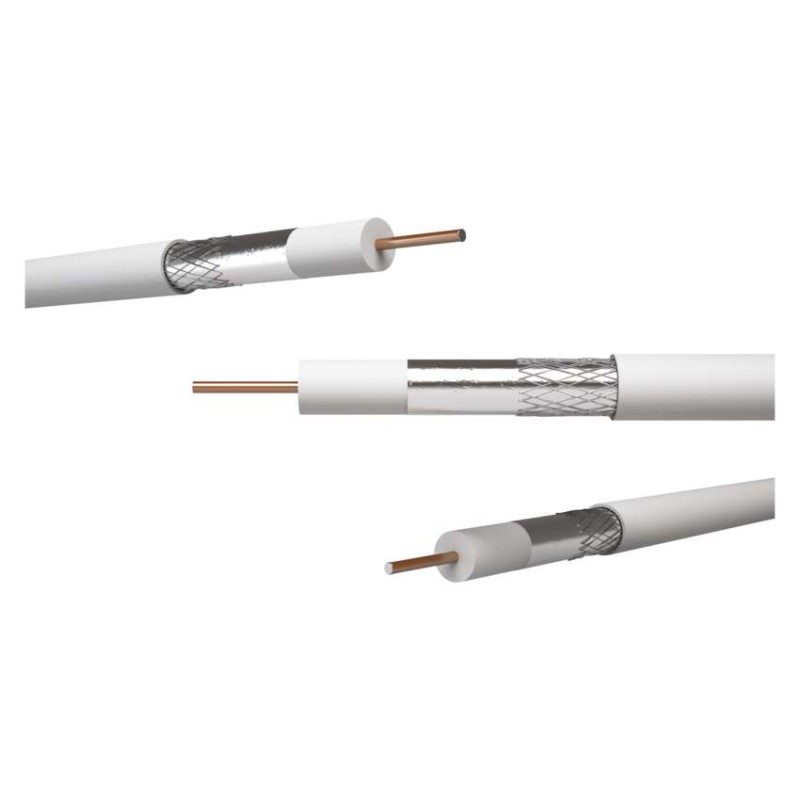

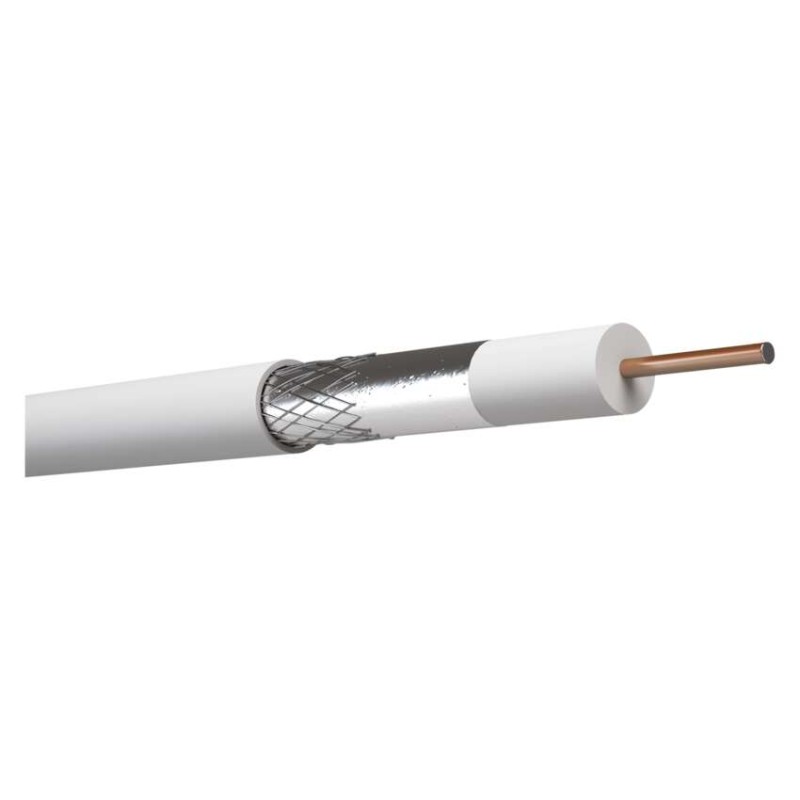

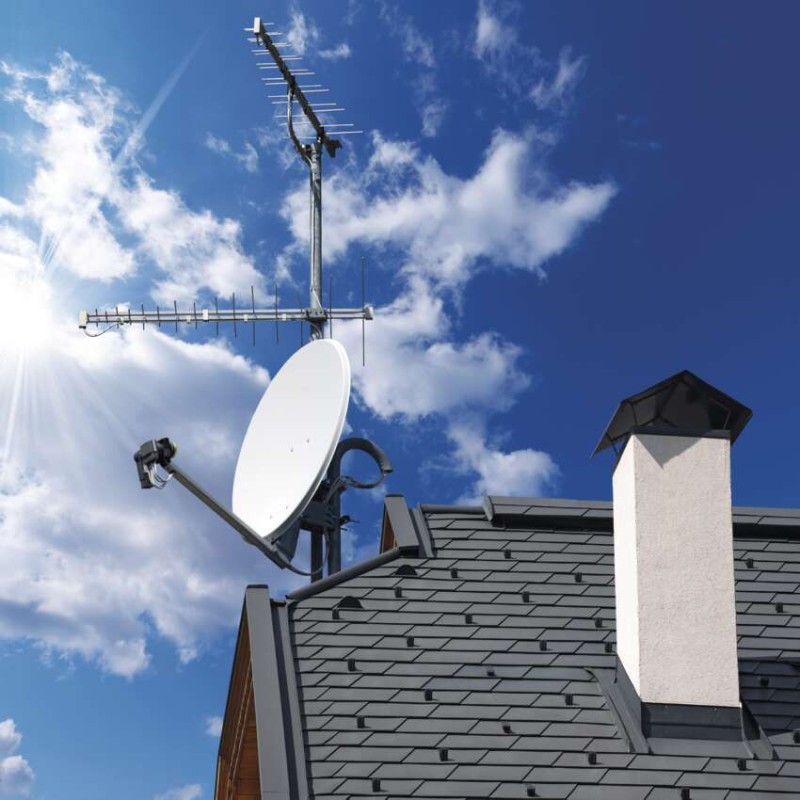

Univerzálny koaxiálny kábel typu RG6 so stredovým vodičom z CCS a dvojnásobným tienením z hliníkového drôtu Al, biela farba. Kábel je určený pre všetky aplikácie prenosov, TV a SAT signálov v nenáročnom prostredí. Vďaka použitému materiálu stredového vodiča a opleteniu je kábel mimoriadne odolný voči poveternostným podmienkam, vlhkosti a korózii.
| Emos ID | S5376 |
|---|---|
| APE = vzduchové dielektrikum | nie |
| FPE = penové dielektrikum | áno |
| Hmotnosť | 0.716 kg |
| PE = polyetylénové dielektrikum | nie |
| PES = vrstva fólie | nie |
| dielektrikum typ, priemer | FPE 4,8 mm |
| farba izolácie napájacích vodičov | neuvádza sa |
| farba plášťa kábla | biela |
| hmotnosť (kg/km) | 40,5 |
| impedancia | 75 Ohm |
| izolačný odpor medzi jadrami pri 20 °C (MOhm/ km) | 500 |
| izolácia napájacích vodičov | neuvádza sa |
| kapacita (pF/ m) | 55 |
| konštrukcia napájacích vodičov | neuvádza sa |
| materiál plášťa kábla | PVC |
| materiál tienenia | hliník (Al) |
| materiál vnútorného vodiča | meďou plátovaný oceľový drôt (CCS) |
| max. útlm pri 20 °C (dB/100m) 1 000 MHz | 22,5 |
| max. útlm pri 20 °C (dB/100m) 10 MHz | 2,3 |
| max. útlm pri 20 °C (dB/100m) 100 MHz | 7,4 |
| max. útlm pri 20 °C (dB/100m) 2 000 MHz | 34 |
| max. útlm pri 20 °C (dB/100m) 450 MHz | 15,5 |
| max. útlm pri 20 °C (dB/100m) 650 MHz | 18,2 |
| max. útlm pri 20 °C (dB/100m) 860 MHz | 20,8 |
| max.rovn.odpor pri 20 °C (Ohm/km) - vnútorné jadro | 25,7 |
| max.rovn.odpor pri 20 °C, (Ohm/km) - vonkajšie jadro | 45,9 |
| min. polomer ohybu jednorazový/ násobný | 30/60 mm |
| min. útlm odrazu pri 20 °C (dB) 10–300 MHz | 25 |
| min. útlm odrazu pri 20 °C (dB) 300–600 MHz | 23 |
| min. útlm odrazu pri 20 °C (dB) 600–900 MHz | 20 |
| min. útlm tienenia (dB) 10 ~ 800 MHz | 75 |
| montážna teplota | +5 °C až +60 °C |
| nebezpečné látky | nepodlieha CPR |
| odolné UV | nie |
| odporúčané typy konektorov - F lisovacie | *K7220 |
| odporúčané typy konektorov - F skrutkovacie | *K7331 |
| pokrytie tienenia | 28 % |
| počet drôtikov tienenia | 32× 0,12 mm |
| počet tienení | 2 |

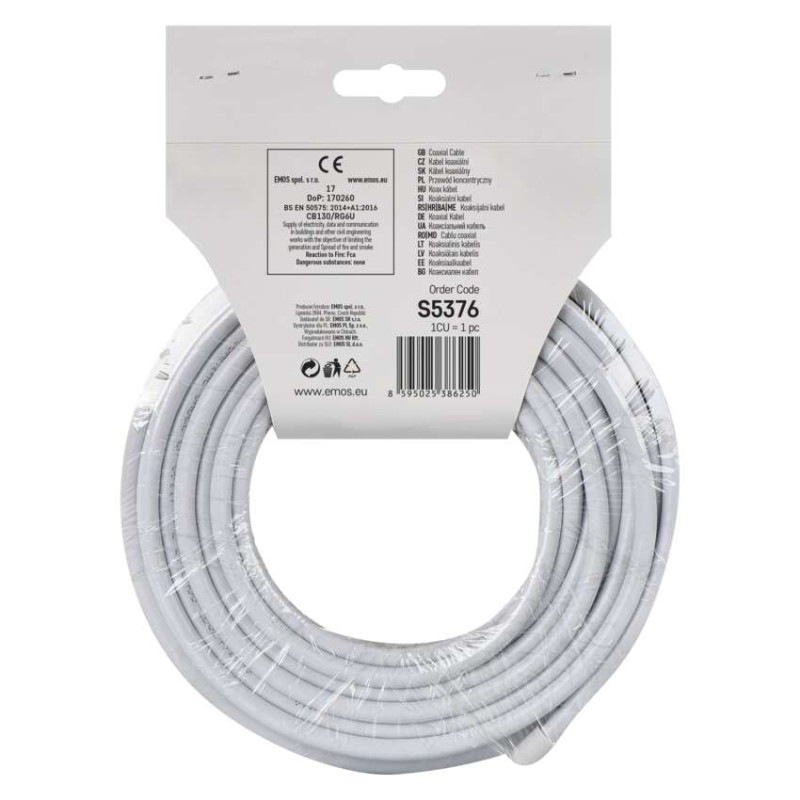

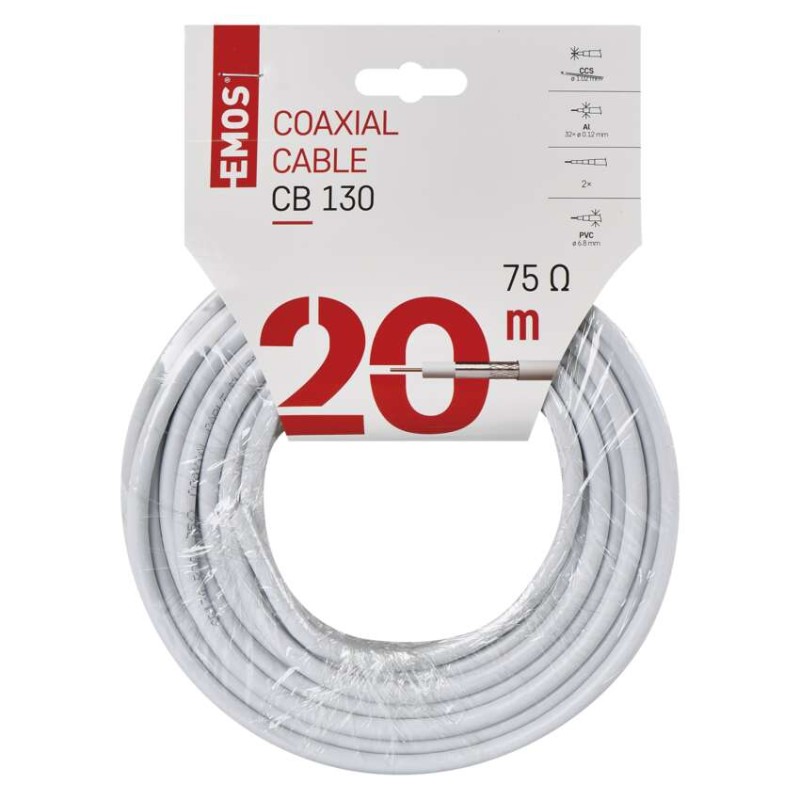

| predajný obal | 20 m, headercard |
| priemer plášťa kábla | 6,8 mm |
| priemer tienenia | 32× 0,12 mm² |
| priemer vnútorného vodiča | 1,02 mm |
| prierez napájacích vodičov | neuvádza sa |
| Skladovacia teplota | -20 °C až +75 °C |
| spôsob balenia - dĺžka | 20 m |
| spôsob balenia - ozn. metráží | áno |
| spôsob balenia - typ cievky | PVC krabica |
| tienenie I. fólie | 1× Al/PES |
| tienenie II. fólie | nie je |
| trieda reakcie na oheň | nepodlieha CPR |
| typ koaxiálneho kábla | CB130 |
| vhodné pre vonkajšie použitie | nie |
| zamýšľané použitie | vnútorné rozvody |
| záručná doba | 2 roky |
| činiteľ skrátenia | 0,84 |
