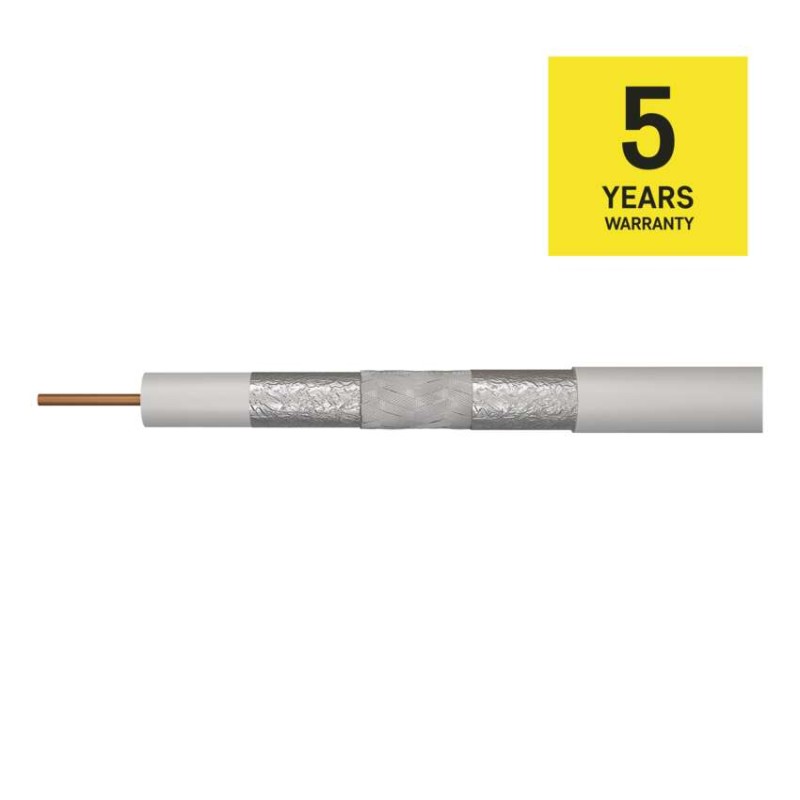

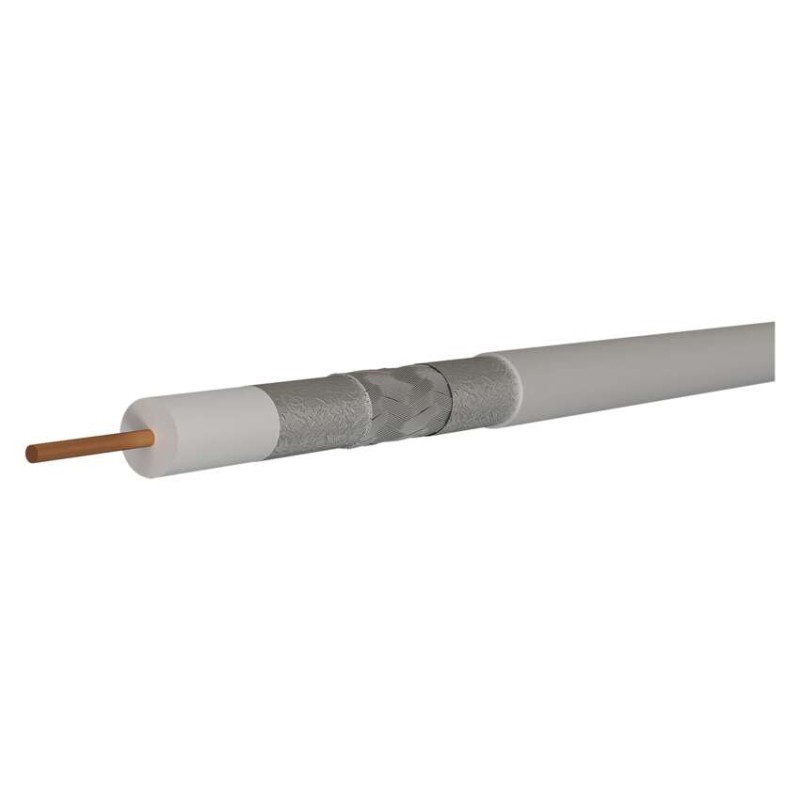

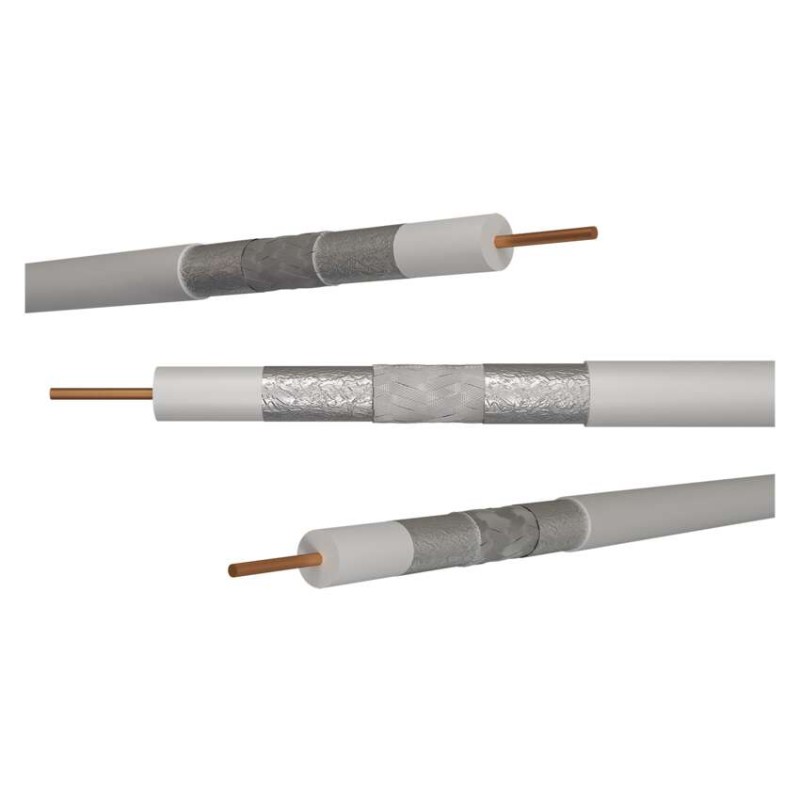

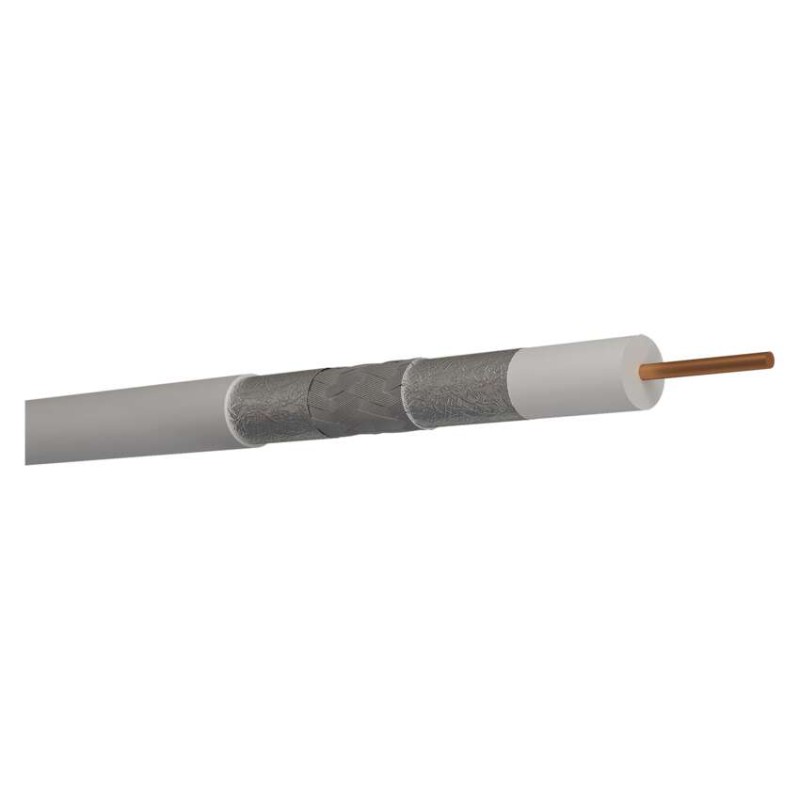

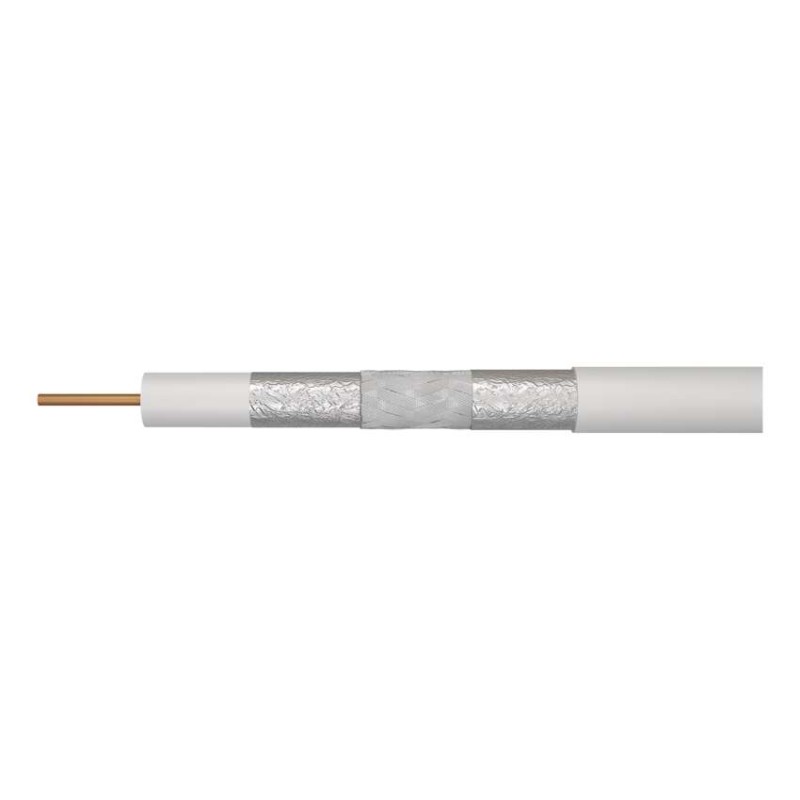

Koaxiálny kábel najvyššej kvality so stredovým vodičom z čistej medi BC a trojnásobným tienením TRISHIELD z pocínovanej medi CuSn, biela farba. Kábel je určený pre všetky náročné aplikácie prenosov CCTV, TV a SAT signálov. Pretože má kábel veľmi vysoký útlm tienenia (= veľmi nízke vyžarovanie), možno káblom viesť signál vo veľmi vysokej úrovni, z tohto dôvodu možno týmto káblom prenášať signály na veľké vzdialenosti. Vďaka kvalitnému tieneniu nie je problém so súbehom viac káblov na veľké vzdialenosti. Vďaka použitému materiálu stredového vodiča a opleteniu je kábel mimoriadne odolný voči poveternostným podmienkam, vlhkosti a korózii. Ideálny kábel na náročné domové a bytové rozvody.
| Emos ID | S5262 |
|---|---|
| APE = vzduchové dielektrikum | nie |
| FPE = penové dielektrikum | áno |
| Hmotnosť | 12.6 kg |
| PE = polyetylénové dielektrikum | neuvádza sa |
| PES = vrstva fólie | nie |
| dielektrikum typ, priemer | FPE 4,8 mm |
| farba izolácie napájacích vodičov | neuvádza sa |
| farba plášťa kábla | biela |
| hmotnosť (kg/km) | 41,5 |
| impedancia | 75 Ohm |
| izolačný odpor medzi jadrami pri 20 °C (MOhm/ km) | 1 000 |
| izolácia napájacích vodičov | neuvádza sa |
| kapacita (pF/ m) | 52 |
| konštrukcia napájacích vodičov | neuvádza sa |
| materiál plášťa kábla | PVC |
| materiál tienenia | cínovaná meď (CuSn) |
| materiál vnútorného vodiča | meď (Cu) |
| max. útlm pri 20 °C (dB/100m) 1 000 MHz | 19,3 |
| max. útlm pri 20 °C (dB/100m) 10 MHz | 2,2 |
| max. útlm pri 20 °C (dB/100m) 100 MHz | 5,8 |
| max. útlm pri 20 °C (dB/100m) 2 000 MHz | 29,5 |
| max. útlm pri 20 °C (dB/100m) 450 MHz | 12,5 |
| max. útlm pri 20 °C (dB/100m) 650 MHz | 15,3 |
| max. útlm pri 20 °C (dB/100m) 860 MHz | 18,5 |
| max.rovn.odpor pri 20 °C (Ohm/km) - vnútorné jadro | 18,5 |
| max.rovn.odpor pri 20 °C, (Ohm/km) - vonkajšie jadro | 38,5 |
| min. polomer ohybu jednorazový/ násobný | 35/70 mm |
| min. útlm odrazu pri 20 °C (dB) 10–300 MHz | 30 |
| min. útlm odrazu pri 20 °C (dB) 300–600 MHz | 25 |
| min. útlm odrazu pri 20 °C (dB) 600–900 MHz | 23 |
| min. útlm tienenia (dB) 10 ~ 800 MHz | >95 |
| montážna teplota | +5 °C až +60 °C |
| nebezpečné látky | žiadne |
| odolné UV | nie |
| odporúčané typy konektorov - F lisovacie | *K7220 |
| odporúčané typy konektorov - F skrutkovacie | *K7351 |
| pokrytie tienenia | >84 % |
| počet drôtikov tienenia | 144× 0,12 mm |
| počet tienení | 3 |

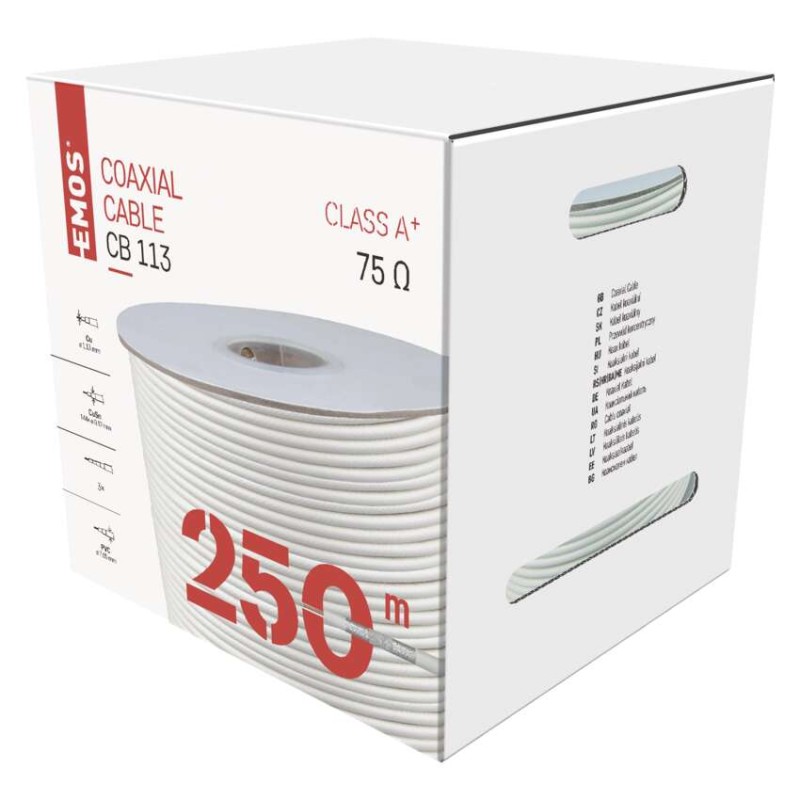

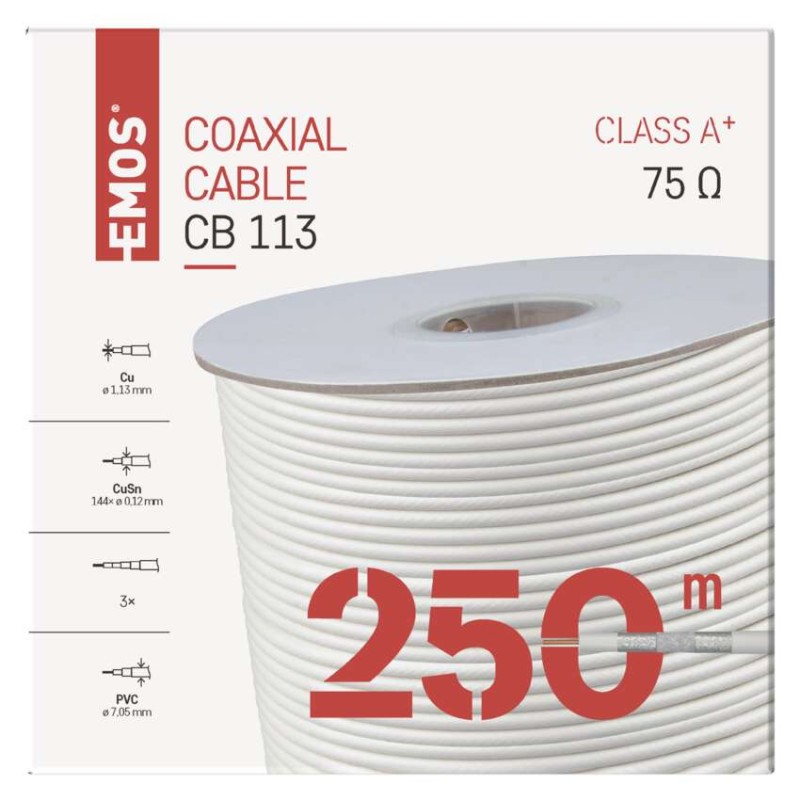

| predajný obal | 250 m, cievka v krabici |
| priemer plášťa kábla | 7,05 mm |
| priemer tienenia | 144× 0,12 mm2 |
| priemer vnútorného vodiča | 1,13 mm |
| prierez napájacích vodičov | neuvádza sa |
| Skladovacia teplota | -20 °C až +75 °C |
| spôsob balenia - dĺžka | 250 m |
| spôsob balenia - ozn. metráží | 1–250 m |

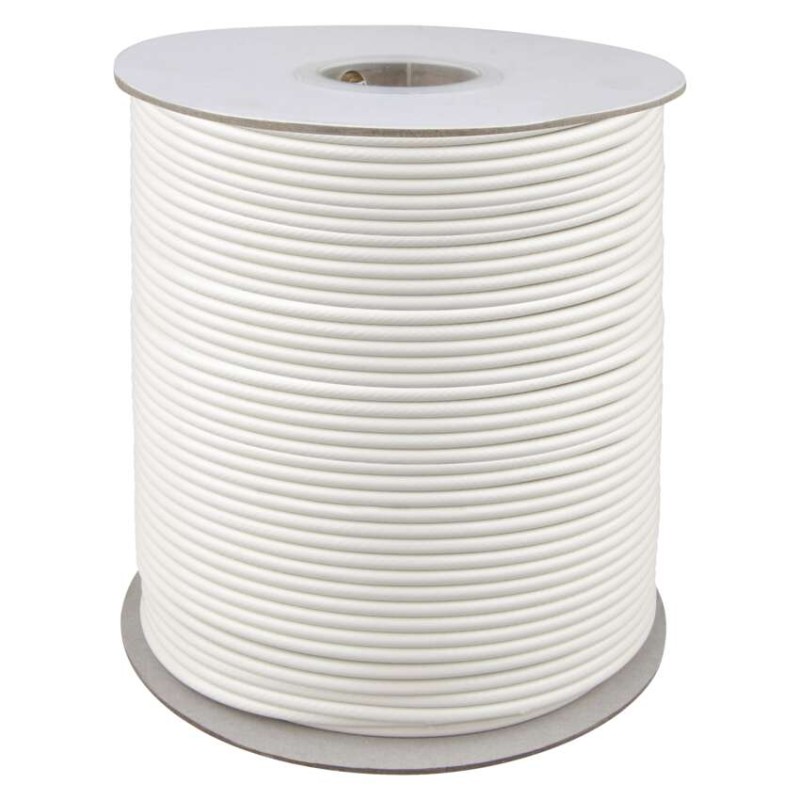

| spôsob balenia - typ cievky | PVC cievka v papierovej krabici |
| tienenie I. fólie | 1× Al/PES |
| tienenie II. fólie | Al/PES špirála |
| trieda reakcie na oheň | Eca |
| typ koaxiálneho kábla | CB113 |
| vhodné pre vonkajšie použitie | nie |
| zamýšľané použitie | terciálne rozvody CATV, SAT |
| záručná doba | 5 rokov |
| činiteľ skrátenia | 0,85 |
